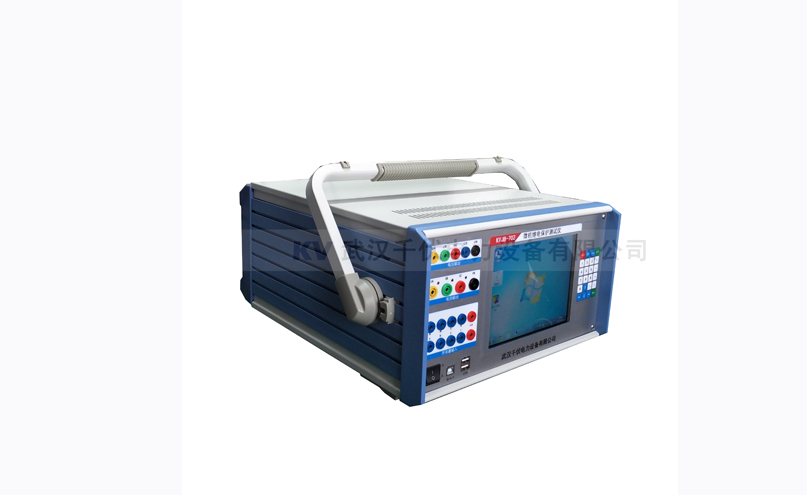

KVJB-702微機繼電保護測試儀

一、功能特點

1. 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
2. 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
3. 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
4. 配備有外接USB接口，可以方便地進行數據存取和軟件維護。
5. 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
6. 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
7. 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
8. 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
9. 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
10. 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
11. 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
12. 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

二、技術參數

1.交流電流源

1. 三相共用中性點的電流源，電流上升下降時間 ＜100μs
2. 最大輸出功率：400VA/相
3. 輸出準確度：
   • 0.1A～0.5A準確度  ±5mA
   • 0.5A～10A準確度  ±0.2%
   • 10A～40A準確度  ±0.5%
4. 分辨力：
   • 0.1A～10A分辨力   1mA
   • 10A～40A分辨力   5mA
5. 單相連續輸出時間：
   • 0.1A～10A輸出時間   不限時
   • 10A～20A輸出時間    ≥60秒
   • 20A～30A輸出時間    ≥15秒
   • 30A～40A輸出時間    ≥10秒

2.交流電壓源

1. 四相共用中性點的電壓源，電流上升下降時間 ＜100μs
2. 最大輸出功率：≥75VA/相
3. 輸出準確度：
   • 1V～5V準確度   ±5mV
   • 5V～120V準確度  ±0.2%
4. 分辨力：
   • 1V～5V分辨力   1mV
   • 5V～120V分辨力   5mV

3.直流電流源

1. 單相輸出范圍：0～±10A
2. 最大輸出功率：200VA/相
3. 輸出準確度：
   • ±0.1A～±1A準確度   ±10mA
   • ±1A～±10A準確度    ±0.5%
4. 分辨力：5mA

4.直流電壓源

1. 直流電壓輸出范圍：-150V～+150V
2. 最大輸出功率：≥100VA
3. 輸出準確度：
   • ±1V～±5V準確度   ±20mV
   • ±5V～±150V準確度   ±0.5%
4. 分辨力：
   • ±1V～±5V分辨力   5mV
   • ±5V～±150V分辨力   10mV

5.交流電壓、電流源角度

1. 相角范圍：0°～ 360°
2. 準確度：±0.2°
3. 分辨力：0.1°

6.交流電壓、電流源頻率

1. 頻率范圍：10～1000Hz
2. 能疊加2～20次任意幅值的諧波及直流
3. 輸出準確度：
   • 10Hz～65Hz   ±0.001Hz
   • 65Hz～1000Hz   ±0.02Hz
4. 分辨力：0.001 Hz

7.計時精度

1. 1ms～1S   ±1ms
2. 1S～999999S   ±0.2%

8.開入量

1. 8路獨立開關接點輸入，自動識別有源接點的極性
2. 兼容空接點與15V～250V有源接點

9.開出量

1. 4對可編程開關空接點輸出
2. 接點容量：250VDC，0.5A 或 250VAC，0.5A

10.同步性

1. 電壓電流同步性 ≤10μS

11.供電電源

1. 交流輸入電壓
2. 額定值：220V ± 10%
3. 基準值：220V ± 2%
4. 交流供電頻率：
   • 額定值：50Hz ± 10%
   • 基準值：50Hz ± 2%

12.使用環境條件

1. 環境溫度：－10℃～+40℃
2. 相對濕度：≤90%
3. 大氣壓強：80～110kPa
