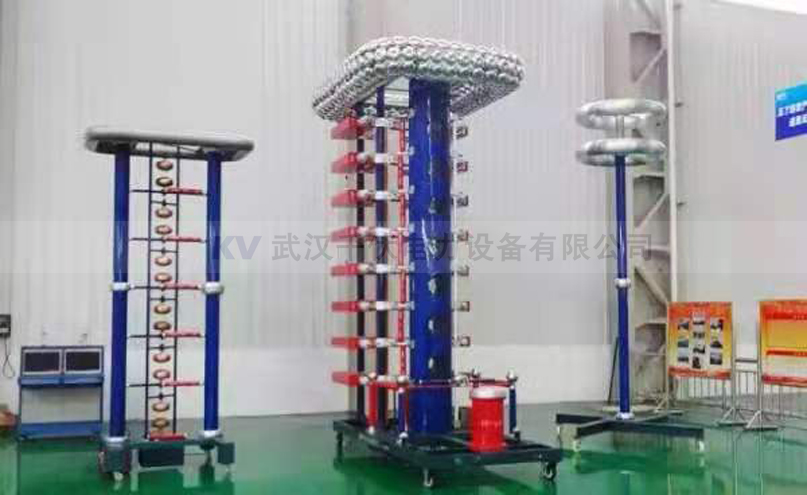

沖擊電壓試驗系統
概述:
- 沖擊電壓試驗系統能產生寬范圍電壓和能量的模擬雷電沖擊、雷電截波、操作沖擊等波形,可以對高壓電力設備進行各種形式的沖擊試驗,配合陡化裝置可以對絕緣子(串)進行陡波試驗。系統也可以改裝為沖擊電流發生器,用于整支避雷器殘壓測試,安裝簡單快捷,不僅適用于電氣設備測試,亦可用于科學研究、教學等領域。
- 沖擊電壓等級可從100kV到7200kV。
適用試品:
- 電力變壓器
- 電纜
- 避雷器(沖擊電流測試)
- 發電機,馬達
- 絕緣子
- 套管
- GIS
- 互感器
- 電容器
- 其它絕緣材料
- 科學研究和教學
功能特點:
- 整體結構回路電感小
- 簡單快速組合配置,可適用于不同試驗要求
- 先進的計算機輔助控制測量系統,提供友好的操作界面
- 完善的安全保護系統
- 具備沖擊—直流、沖擊—工頻之間的聯合試驗?zāi)芰Α?
系統組成:
- 沖擊電壓試驗系統由沖擊電壓發生器本體、充電裝置、弱阻尼電容分壓器、截斷裝置、陡化裝置、控制測量裝置、調波元件、隔離阻抗等組成。
- 采用充電裝置給沖擊電壓本體并聯充電,通過觸發點火裝置,使本體球隙同步觸發,形成串聯放電,電壓經過弱阻容尼分壓器進入測量系統顯示電壓波形。
系統組件:
- 可控硅調壓裝置
- 充電裝置
- 沖擊電壓發生器本體
- 截斷裝置(變壓器類產品試驗用)
- 陡化裝置(絕緣子試驗用)
- 分壓器
- 控制系統
- 測量系統
選件:
- 用于特殊沖擊波形電阻
- 用于避雷器整體殘壓測量調波電感和調波電阻
- 其他調波元件
- 氣墊或腳輪
- 其他可能需要的部件
|
